DRACO D BIO LUX automatický peletový kotol

Kotol DRACO D BIO LUX - Automatický oceľový s horákom na pelety
Výkon:
Výkon
15, 22, 30 kW
Materiál
Oceľ výmenníka 8 mm
Horák
Horák na pelety FIREBLAST II s automatickým čistením
Palivo
Pelety
Ovládač
Estyma Ingeo TOUCH
Celý popis

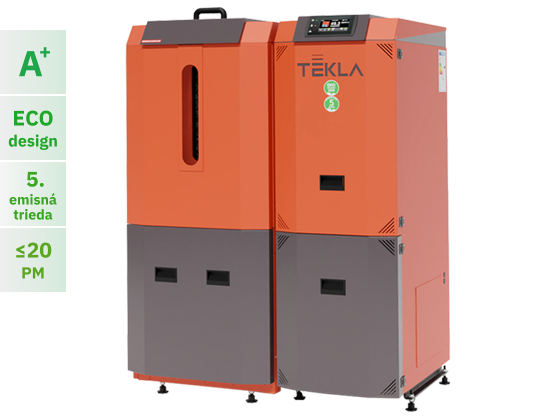

DRACO D BIO LUX automatický peletový kotol

DRACO D BIO LUX je novšia, exkluzívnejšia verzia modelov kotlov DRACO D BIO. Veľmi efektívny jedno-ohniskový oceľový výmenník vyrobený z 8 mm ocele je oplechovaný kompaktným krytom, čo vytvára moderný vzhľad kotla. Nainštalovaný automatický horák na pelety je veľmi vhodný na spaľovanie peliet 6 - 8 mm triedy A, A1 a B. Správna prevádzka kotla je riadená modernou elektronickou reguláciou s farebným dotykovým displejom LCD a možnosťou rozšírenia o ďalšie moduly, ako je napríklad ovládanie cez internet VIDE Net, ovládanie miestnosti VIDE ROOM (priestorový termostat).

Vybavenie kotla:

  • horák na pelety s pohyblivým roštom
  • regulátor ESTYMA IGNEO TOUCH
  • vonkajšie čidlo
  • set keramických katalyzátorov A oceľové vložky
  • príslušenstvo na čistenie kotla
  • nožičky na nastavenie rovnováhy kotla

Doplnkové príslušenstvo:

  • Ovládacie balíčky- káblové aj bezkáblové s možnosťou ovládania cez internet, mob. aplikáciu (viď cenník na stiahnutie)
  • Ovládacie balíčky- káblové aj bezkáblové bez možnosti ovládania cez internet (viď cenník na stiahnutie)
  • Teplomer spalín
  • Estima - snímač paliva v zásobníku
  • VIDE ROOM
  • VIDE NET
  • SMARTFLOW - regulátor ťahu komína
  • Lambda sonda
  • Snímaš tlaku v inštalácií
  • Rozširovací modul
  • teplomer spalín
  • štvorcestný zmiešavací ventil
  • servopohon zmiešavacieho ventilu
  • dvojčinný termostatický chladiaci ventil DBV-1

Výhody kotla:

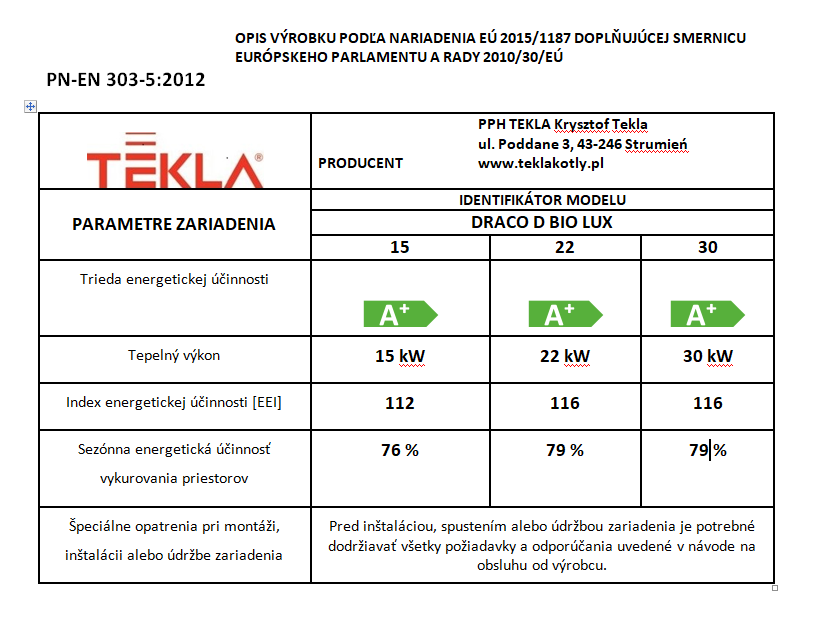

  • 5 trieda z hľadiska účinnosti a emisií zhodne s normou PN-EN 303-5:2012 a tiež ekodizajn
  • 5-ročná záruka na tesnosť kotlového výmenníka
  • výmenník kotla z vysoko kvalitnej ocele, hrúbky 8 mm
  • automatický horák na pelety s pohyblivým roštom
  • kryt kotla a nádrž lakovaná práškovou farbou
  • údaj o zostávajúcom množstve paliva vykonanom dvoma spôsobmi: pomocou snímača alebo odpočtom
  • automatická zmena práce LETO/ZIMA, elektronicky riadená za pomoci vonkajšieho čidla
  • ovládanie 2 vykurovacích okruhov (2 nezávislé ekvitermiky) a okruhu TÚV
  • možnosť regulácie teploty spiatočky ovládaním pohonu na štvorcestnom ventile
  • možnosť pripojenia priestorového termostatu
  • učiaci sa algoritmus EILC
  • modulácia výkonu FL3
  • automatická konfigurácia snímačov a funkcií
  • komplexné štatistiky

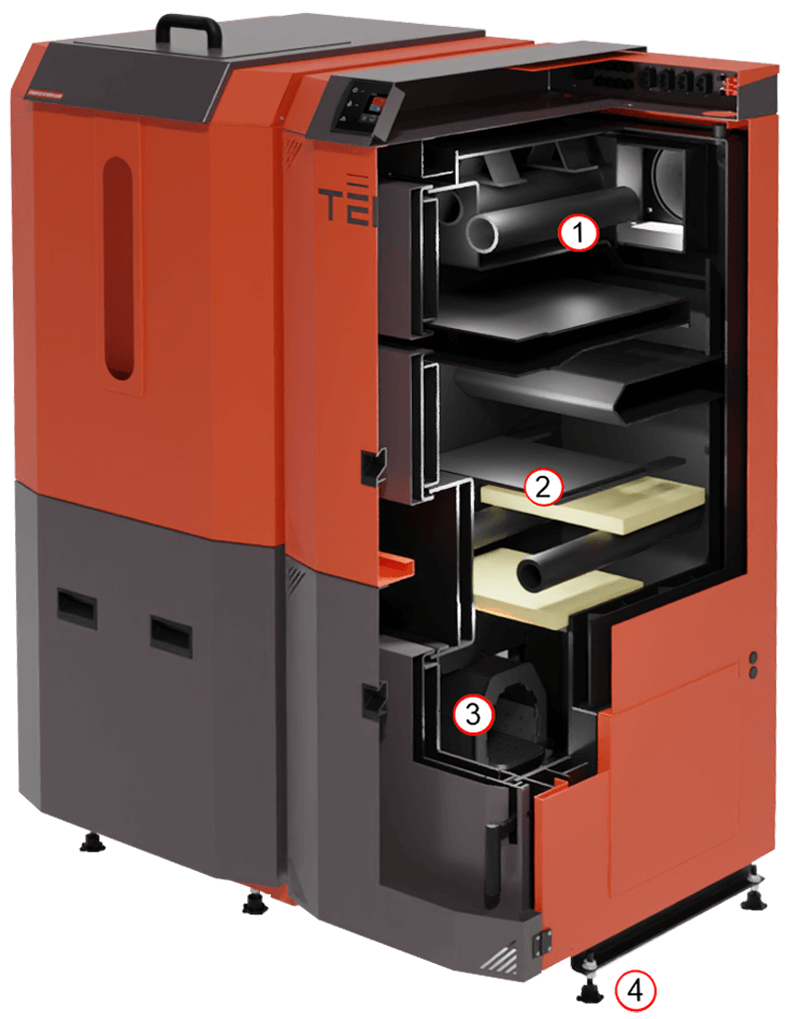

 Prierez peletovým kotlom TEKLA DRACO D BIO

1. Trubkovo-doskový výmenník tepla
2. Set keramických katalyzátorov a oceľových vložiek
3. Automatický horák na pelety FIREBLAST II s pohyblivým roštom
4. Nožičky na nastavenie rovnováhy kotla



Rozmery

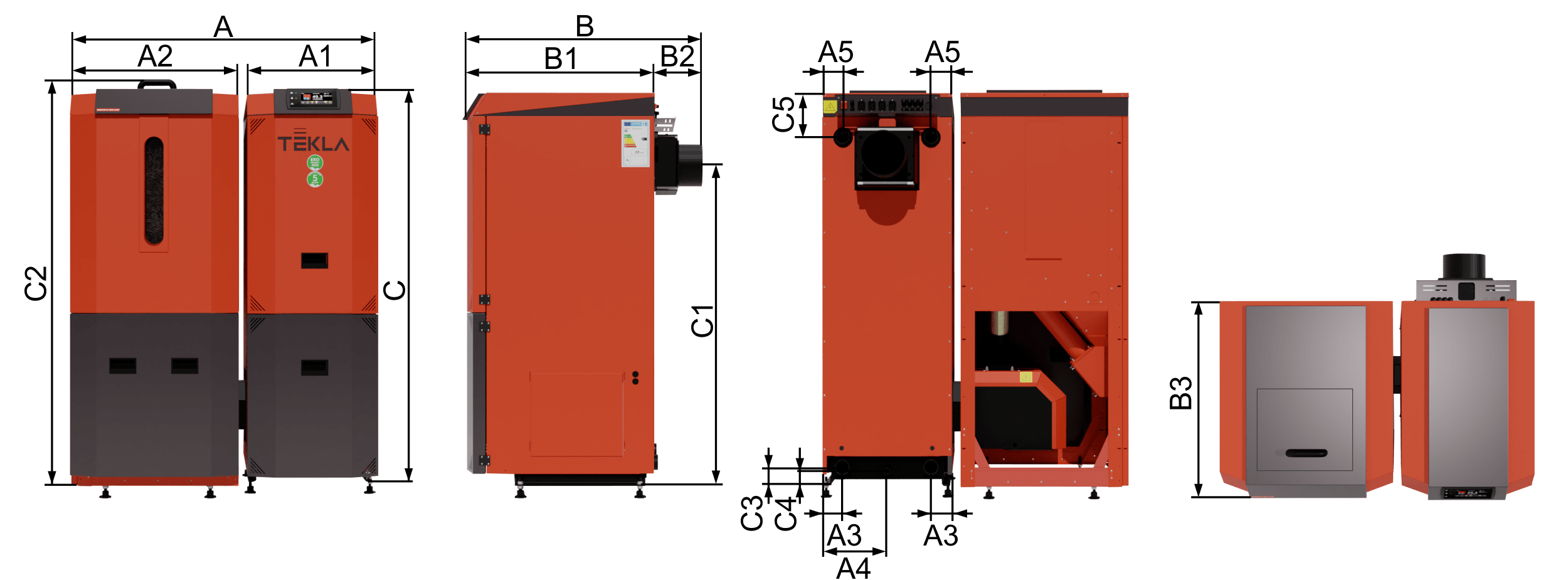

Rozmery kotla TEKLA DRACO D BIO LUX

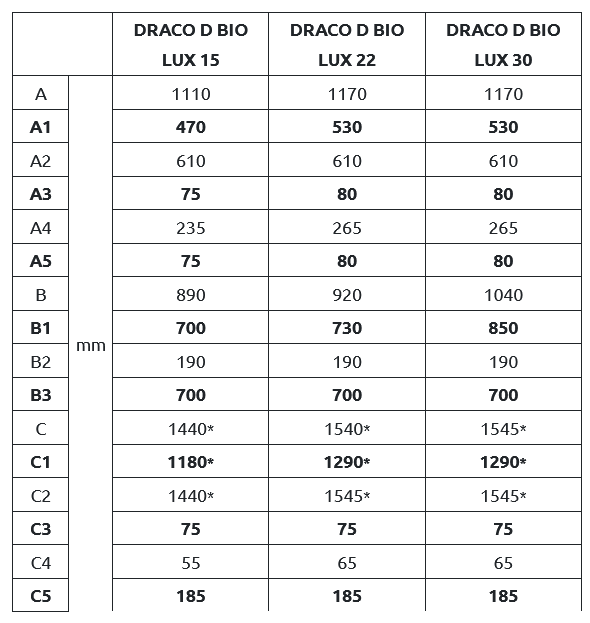

Rozmery peletových kotlov TEKLA DRACO D BIO LUX

*  Výšky sú uvedené bez nožičiek, ktoré tiež umožňujú nastaviť výšku kotla.

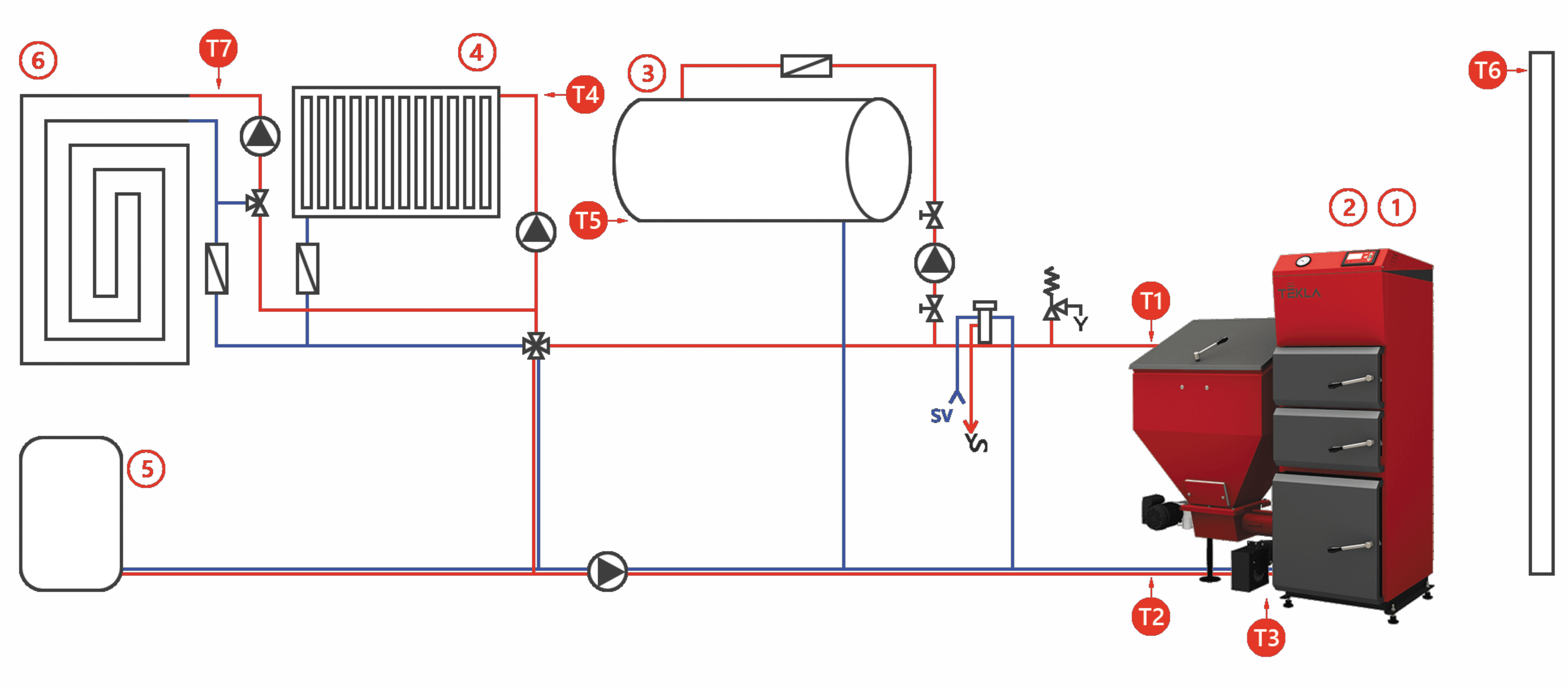

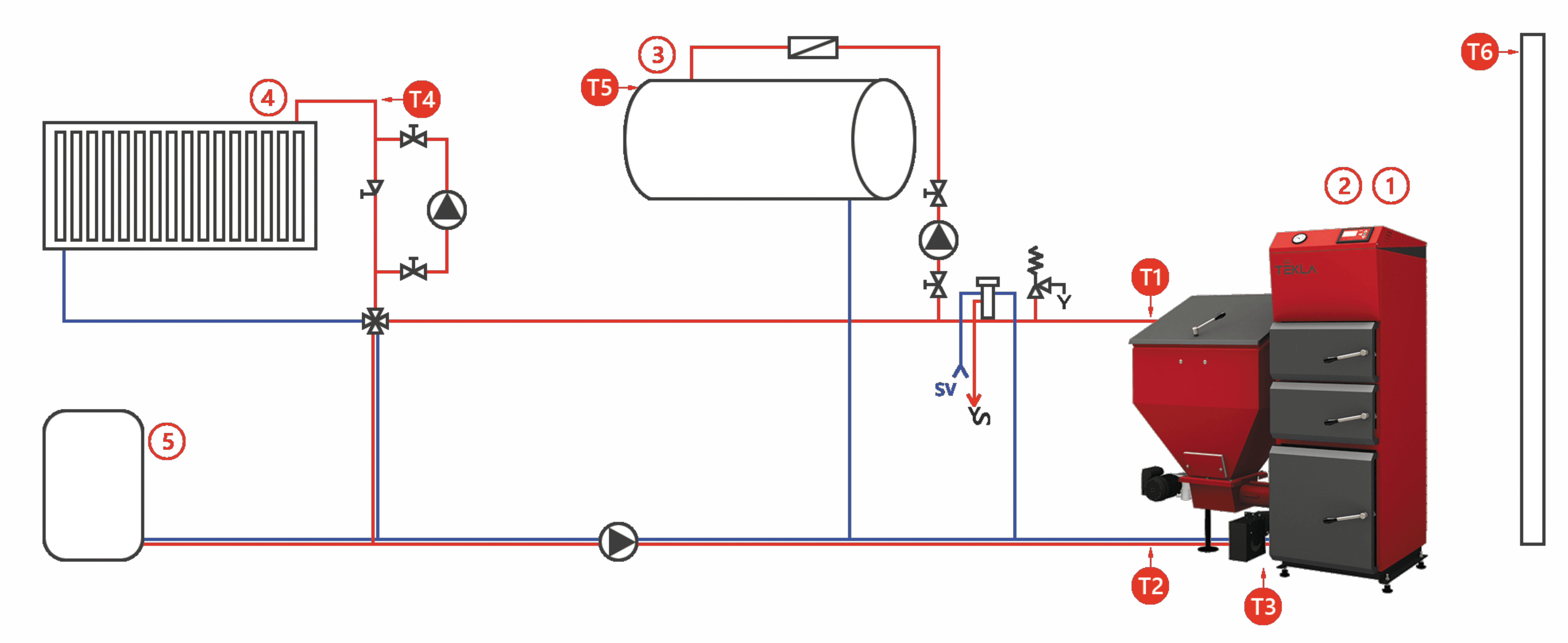

Schémy zapojenia

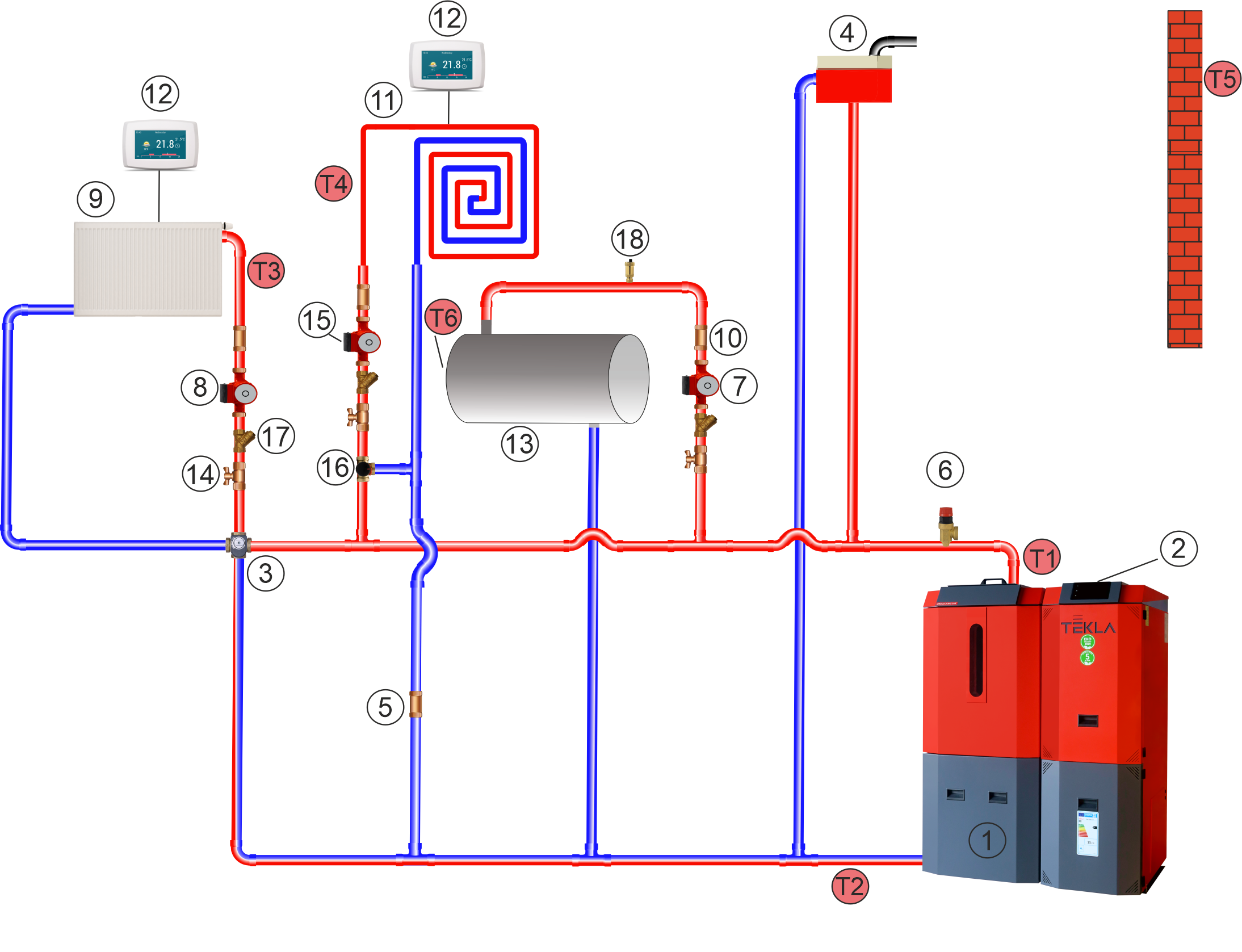

1 - Kotol, 2 - Regulátor kotla, 3 - Štvorcestný zmiešaný ventil s pohonom, 4 - Expanzný otvor, 5 - Spätný ventil, 6 - Poistný ventil 1,5 bar, 7 - Čerpadlo TÚV, 8 - Čerpadlo ÚK 1.,
9 - Ústredné kúrenie 1, 10 - Spätná klaka, 11 - Ústredné kúrenie 2, 12 - Izbový snímač, 13 - Zásobní teplá voda, 14 - Guľový ventil, 15 - Čerpadlo ÚK 2, 16 - Trinity change šavací ventil s pohonom, 17 - Filter , 18 - Automatický ký odvzdušňovací ventil, T1 - Snímač vykurovacie platne kotla, T2 - Snímač spiatočky vykurovacie platne, T3 - Snímač vykurovacie rúrky ÚK 1, T4 - Snímač vykurovacie rúrky ústredného kúrenia 2, T5 - Externý snímač vykurovacie dosky,
T6 - Snímač teploty TÚV.

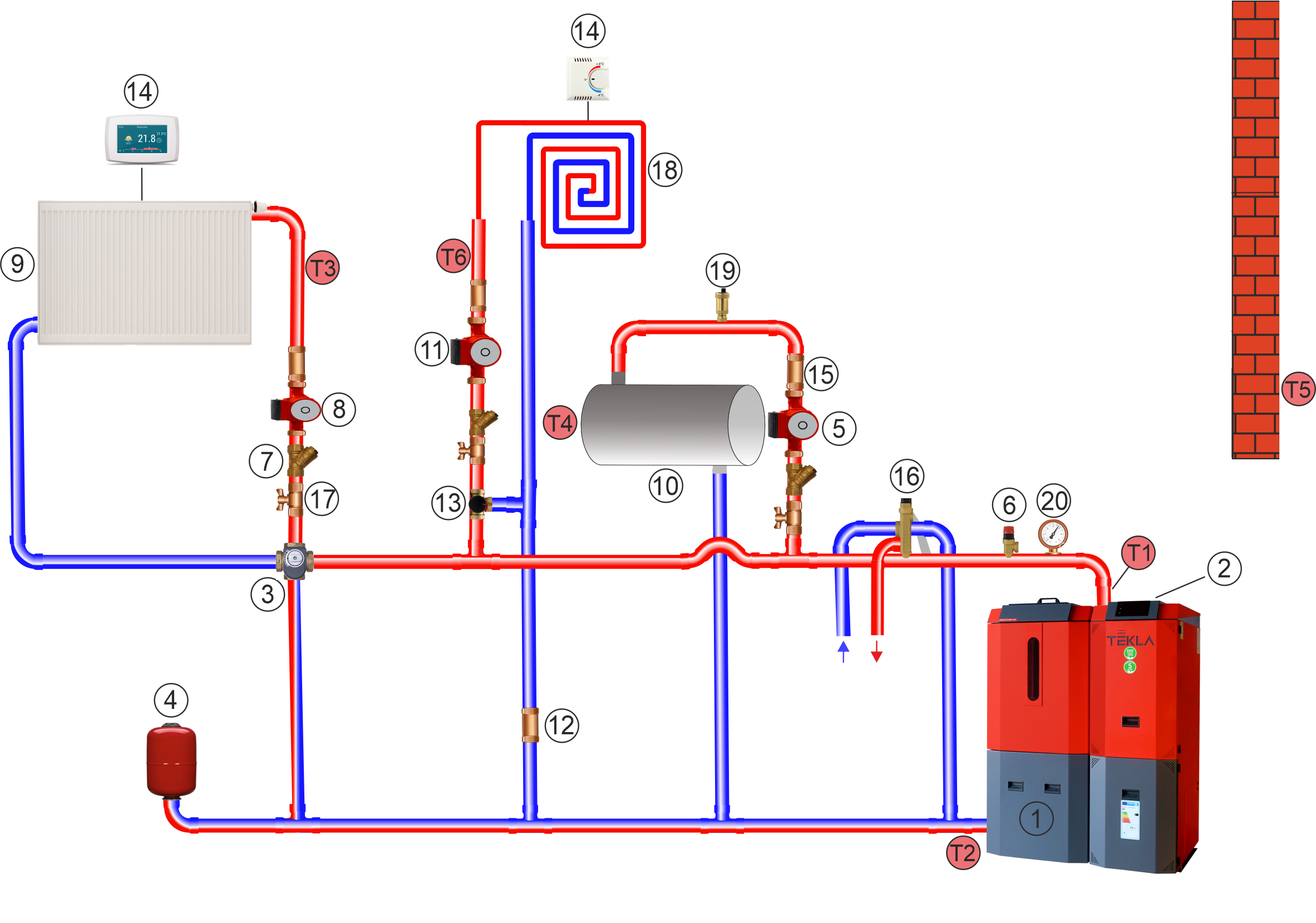

1 - Kotol, 2 - Regulátor kotla, 3 - Štvorcestný zmiešavací ventil s pohonom, 4 - Uzavretá expanzná nádoba, 5 - Čerpadlo TÚV, 6 - Poistný ventil 1,5 bar, 7 - Filter, 8 - Čerpadlo ÚK 1,
9 - Ústredné kúrenie 1, 10 - Zásobník teplej vody, 11 - Čerpadlo ústredného kúrenia 2, 12 - Spätný ventil, 13 - Trojcestný zmiešavací ventil s pohonom, 14 - Izbový snímač, 15 - Spätný ventil, 16 - Ventil DBV-1, 17 - Ventil,
18 - Ústredné kúrenie 2, 19 - Automatický odvzdušňovač, 20 - Tlakomer, T1 - Snímač teploty kotla, T2 - Snímač teploty spiatočky, T3 - Snímač teploty ÚK 1, T4 - snímač teploty TÚV, T5 - snímač vonkajšej teploty,
T6 - Snímač teploty ústredného kúrenia 2.

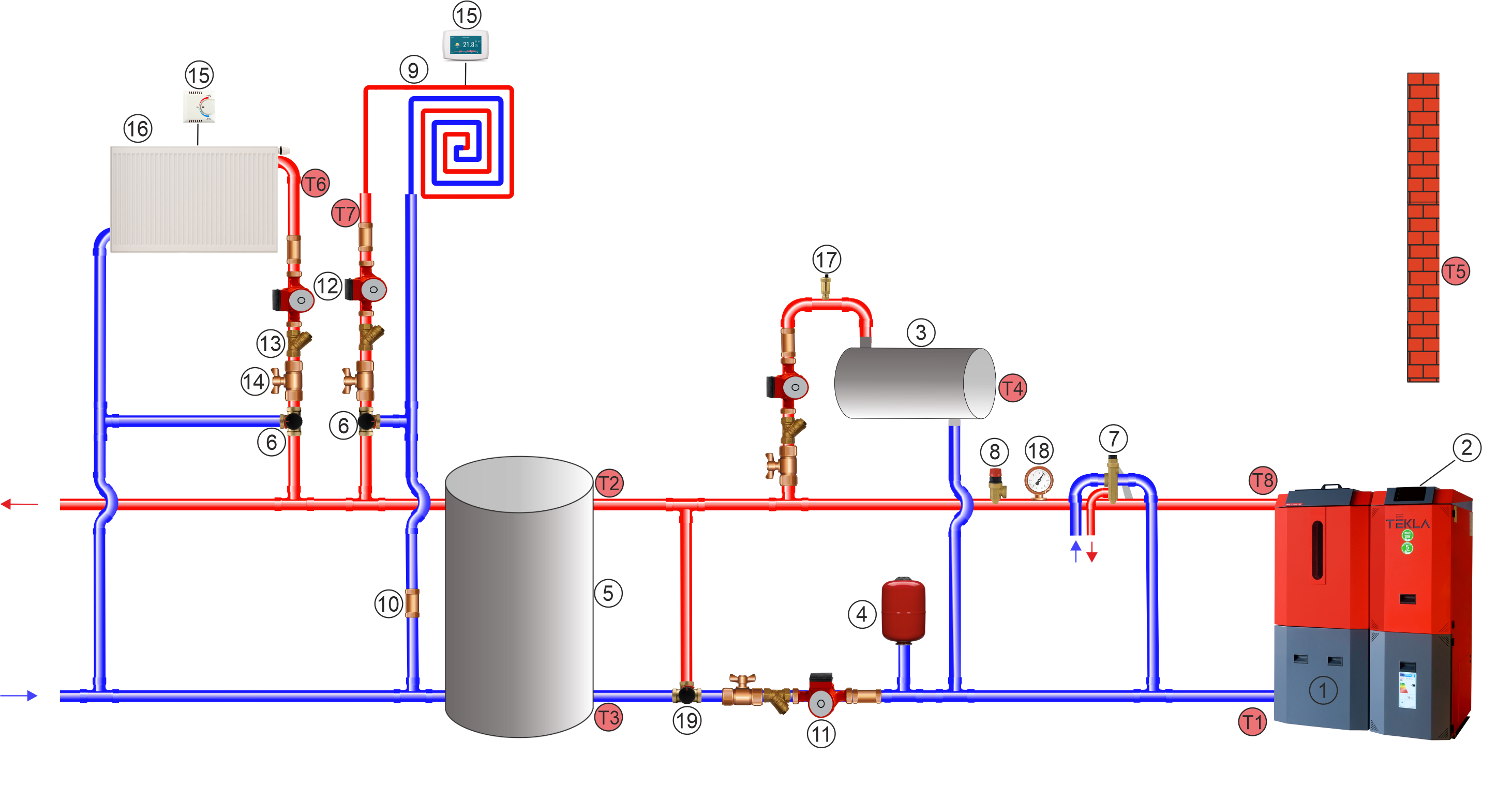

1 - Kotol, 2 - Regulátor kotla, 3 - Zásobník teplej úžitkovej vody, 4 - Expanzná nádoba uzavretá, 5 - Vyrovnávací zásobník, 6 - Trojcestný zmiešavací ventil s pohonom, 7 - Ventil DBV, 8 - Poistný ventil 1,5 bar,
9 - Ústredné kúrenie 2, 10 - Spätný ventil, 11 - Plniace čerpadlo, 12 - Čerpadlo ÚK, 13 - Filter, 14 - Ventil, 15 - Izbový snímač, 16 - ÚK 1, 17 - automatický odvzdušňovací ventil, 18 - manometer,
19 - Termostatický alebo akčný ventil len s modulom Touch + mini, T1 - Snímač teploty spiatočky, T2 - Snímač teploty zásobníka (hore) T3 - Snímač teploty zásobníka (dole) T4 - Snímač teploty TÚV,
T5 - Snímač vonkajšej teploty, T6 - Snímač teploty ústredného kúrenia 1, T7 - ​​snímač teploty ústredného kúrenia 2, T8 - Snímač teploty kotla.

1 - kotol, 2 - regulátor kotla, 3 - zásobník teplej úžitkovej vody, 4 - uzavretá expanzná nádoba, 5 - hydraulická spojka, 6 - trojcestný zmiešavací ventil s pohonom, 7 - ventil DBV, poistný ventil 8 - 1,5 bar,
9 - Ústredné kúrenie 2, 10 - Spätný ventil, 11 - Plniace čerpadlo, 12 - Čerpadlo ÚK, 13 - Filter, 14 - Ventil, 15 - Izbový snímač, 16 - ÚK 1, 17 - manometer, 18 - automatický odvzdušňovací ventil,
T1 - Snímač teploty spiatočky, T2 - Snímač teploty TÚV T3 - Snímač vonkajšej teploty, T4 - Snímač teploty ÚK 1, T5 - Snímač teploty ústredného kúrenia 2, T6 - Snímač teploty kotla.
